Máquina formadora de rollos de canal barata y calificada

Máquina formadora de rollos de canal barata y calificada

    Tipo de Pago: L/C,T/T
    Terms of Trade: FOB
    Cantidad de pedido mínima: 1 Set/Sets
    Plazo de entrega: 45 días
    Paquete: película de plástico empaquetada y luego cargada en el contenedor
    productividad: 8-10m/min
    Marca: Zhongtuo
    transporte: Ocean
    Lugar de origen: China (continente)
    Capacidad de suministro: 15 sets per month
    Certificados : CE/ISO9001

Información básica

Modelo: ZT-009

Descripción del producto

60 * 27/27 * 28 CU canal de techo rollo que forma la máquina

Esta 60 * 27/27 * 28 CU techo canal máquina formadora de rollos es techo normal y línea de formación de canales de paneles de yeso. Hay diferentes soluciones de diseño de esta máquina. Esta máquina perfiladora de canales de techo 60 * 27/27 * 28 CU está con: desenrollador, alimentación y biselado y perfilado y corte. La primera solución de diseño es mediante un molde de cambio de la brecha en el eje con un sistema de corte. Este diseño tiene la ventaja de ahorrar espacio y ahorrar el costo de la máquina. El segundo diseño de la solución es mediante dos moldes en un eje y con dos juegos de moldes, uno en C y otro en U. Este diseño puede ahorrar el tiempo de cambiar el molde. El tercer molde de diseño es una mesa de máquina con dos máquinas C y U separadas, de modo que la máquina de perfil C y la máquina de perfil en U puedan funcionar juntas al mismo tiempo, también cada una de las dos se puede ejecutar por separado. Este diseño de máquina CU puede ahorrar mucho espacio en el taller, puede tener mucha capacidad.

Por favor, consulte la imagen de diseño de la máquina a continuación:

combined CU ceiling and drywall machine


60 27 27 28 combined steel light ceiling machine line


Aquí están las especificaciones de la máquina de un tipo de las imágenes combinadas a continuación:

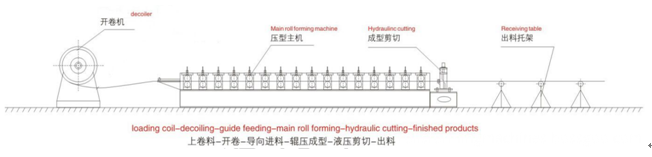

1. Diagrama de flujo de procesamiento de la máquina

Decoiler manual → → Alimentación de material en la máquina → Máquina formadora de rollos → Punzonado → Medir longitud → Corte hidráulico → Productos terminados

ceiing stud




2. Parámetros técnicos

configurations

manual decoiler / guiding platform / main machine of roll forming / cutting device / electric motor / hydraulic station / Delta PLC control system / run out table



Material



Raw material

Galvanized

Processing material

GI galvanized steel PPGI

Thickness

0.4 -0.8mm

Material hardness

550-350MPA

Formed width

28/60mm

Forming speed

25m/min

Working speed

20m/min



Manual

decoiler

Inner Diameter:450-550mm

Expand by manual

Outer Diameter: max 1500mm

Max Coil width:300mm

Capacity: 1.5T

Main Forming

machine

Dimension

4500х1000х1400  L x W x H

Weight of main part:

3 tons

Forming steps

10rollers

Shaft diameter

40mm

Design type

Memorial arch

roller material

GCr12MoV steel

shaft material

45# steel

Work speed

0-25m/min

Transport

By gear

Power of main machine

5.5kw

Type of cutting

Hydraulic

Cutting tolerance

±1mm

Cutter

Gcr12

Cutter quantity

1 set

Working pressure

20MPA

Hydraulic

system

Hydraulic oil

46#

Hydraulic power

3kw

Cutting length

As required

No distorting or wasting. High level safety factor.



Control Device

control

By PLC

PLC language

English and Chinese (or as required)

Brand

Generally Delta, or as your requirement

Function

Automatic length and quantity measurement

Main body color

As you need

Voltage

380v/50hz/3ph(or as required)

Spare cutting blade

One piece for profile

Fuse

2 pieces

Relay

2 pieces

Travel switch

2 pieces

Solenoid valve

1 pieces

Accessories

conk

2 pcs,

fuse-link

4 pcs

Rubber mat

1 set

Bolt spanner

1 set

Terms of payment

1.Terms of payment: 30%T/T ,Balance to be paid before shipping after inspection.

2.Deliver time: 25 days.

Warranty and Training

1. Warranty: Support the technology all the life. And the machine broken because

  of quality, we can change the broken part for free within one year.



2. Training: If you come to our factory,we can teach you for free.

  If you need technician go foreign, the buyer need pay the cost for

  visa, hotel, ticket, food and others, and buyer need pay the

  technician USD50/day for salary.

  There need one technician. Training time will be one week.



Las fotos de la imagen completa de la máquina 60 27 27 28:

60 27 27 28 combined ceiling machine line pictures of the uncoiler, the feeding and the roll forming line


60 27 27 28 combined drywall machine line


The raw material used in this 60 27 27 28 ceiling stud roll forming machine line


The rollers of the ceiling machine line

Zhongtuo fábrica de máquina formadora de rollos en frío es un fabricante profesional en este techo y línea de máquina formadora de paneles de yeso.

Los ingenieros pueden diseñar diferentes tipos de máquinas según sus necesidades. Si necesita alguna de estas máquinas, no dude en hacérmelo saber, crearemos y diseñaremos la mejor máquina para usted.


A continuación hay consejos sobre cómo visitar nuestra fábrica:

1 Cómo llegar a nuestra fábrica Zhongtuo máquina de formación de rodillo de doblez en frío de fábrica?

Nuestra fábrica se encuentra en la ciudad de Cangzhou, que está cerca de Beijing, China, aproximadamente a una hora en tren.

Si es la primera vez que visita China, nos gustaría recogerlo en el aeropuerto y enviarle al hotel. También podemos recomendarle el hotel adecuado en nuestra ciudad y reservar para usted. Por favor, no se preocupe por el transporte y el hotel.

Por favor, consulte el siguiente mapa

Cangzhou city on Google Map



Zhongtuo Roll Forming Machinery Co., ltd




La maquinaria de perfilado Cangzhou ZHONGTUO es un fabricante y exportador profesional que se ocupa del diseño, desarrollo y producción de máquinas de perfilado en frío. La compañía coopera con varias fábricas de producción y empresas asociadas.

Los ingenieros y técnicos son ricos en experiencia en el diseño, desarrollo y fabricación de máquinas. Prestamos mucha atención a la nueva tendencia de las tecnologías. Todos los productos cumplen con los estándares de calidad internacionales y son muy apreciados en los mercados de todo el mundo.
